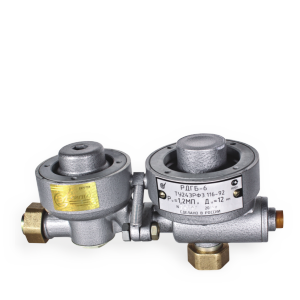

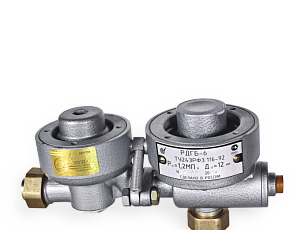

Регулятор давления газа РДГБ-6

Регулятор давления газа бытовой РДГБ-6 предназначен для редуцирования вы- сокого или среднего давления на низкое, автоматического поддержания низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном по- нижении выходного давления сверх допустимых заданных значений.

Регулятор используется в системах газоснабжения в составе ГРП, работающих на природном газе по ГОСТ 5542-87.

Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от минус 40 до +60 °С.

  • Регулятор устойчив к воздействию окружающей среды-воздуха с темпера- турой от минус 40 до +60 °С с относительной влажностью 95% при +35 °С без конденсации влаги.
  • По защищенности от воздействия окружающей среды регулятор соответствует обыкновенному исполнению по ГОСТ Р 52931-2008.
  • Регулятор работоспособен в условиях воздействия вибрации с частотой (5...35) Гц и амплитудой смещения 0,75 мм.
  • Регулятор в транспортной таре выдерживает без повреждений воздействия:
    а) окружающей среды в диапазоне температур от минус 40 °С до +60 °С;
    б) относительной влажности до 100 % при температуре +40 °С;
    в) вибрации с частотой (10...55) Гц и амплитудой смещения 0,35 мм;
    г) ударных нагрузок со значением пикового ускорения 98 м/с2, длительностью ударного импульса 16 мс, с числом ударов 1000 для каждого из трех взаимно - перпендикулярных направлений.
  • Регулятор обеспечивает:
    безотказную наработку не менее 44000 ч;
    средний срок службы 30 лет.

Технические характеристики

Наименование параметра или размера, единица измерения

Величина

1 Рабочая среда

Природный газ ГОСТ 5542-87

2 Наименьшее входное давление, Рвх, МПа Наибольшее входное давление, Рвх, МПа

0,05

1,2

3 Диапазон настройки выходного давления Рвых, кПа

2,2±0,2

4 Точность регулирования, % от верхнего пре- дела настройки Рвых

±10

5 Класс точности регулятора

10

6 Давление закрытия рабочего клапана Рзакр,

% от Рвых, не более

20

7 Зона нечувствительности, % от  Рвых, не более

2,5

8 Давление начала срабатывания предохрани- тельного сбросного клапана ПСК, кПа

Рзакр+0,5кПа

9 Диапазон настройки давления срабатывания предохранительного запорного клапана

ПЗК, от верхнего значения Рвых, кПа

- при повышении выходного давления

- при понижении выходного давления

- (0,2…0,75)Рвых

10 Погрешность срабатывания ПСК и ПЗК от заданного значения настройки, %

±5

11 Степень герметичности рабочего и запорного клапанов

Класс "А" по ГОСТ Р 54808-2011

12 Присоединительные размеры: номинальный диаметр прохода

- входного патрубка, мм

- выходного патрубка, мм соединение:

- вход

- выход

DN 20

DN 20

G3/4-В G3/4-В

13 Габаритные размеры, мм не более:

- длина

- ширина

- высота

200

82

100

14 Масса, кг, не более

1,2

15 Условная пропускная способность Ку, м 3/ч, не менее

6
