(КПОТД-1) МПД-10 - модуль передачи и обработки данных от газовых счётчиков
Новости компании
Документация:

(КПОТД-1) МПД-10 - модуль передачи и обработки данных от газовых счётчиков

Цена от 4 395 руб.

Комплекс, разработанный компанией «Штрих-М» для съёма телеметрических данных с газовых счётчиков и передачи их по GPRS-каналу на центральный сервер сбора и обработки данных состоит из:

  • телеметрических блоков МПД-10 (для съёма данных с газовых счетчиков BK-4GT, BK-6GT, BK-10GT , BK-16GT, BK-25GT компании «ELSTER GmbH»), производства компании «Штрих-М»,
  • системы по сбору и учёту данных с газовых счётчиков.
  • Сертифицирован. Сертификат соответствия - РОСС RU.АЯ46.Н44186.
    Соответствует техническим условиям ТУ 4034-001-52375904-2010.
Комплектация:
МПД-10:
Для газовых счётчиков моделей BK-4GT, BK-6GT:
а) Модуль МПД-10 — 1шт

МПД-10 для G10:
Для газовых счётчиков моделей BK-10GT , BK-16GT, BK-25GT:
а) Модуль МПД-10 — 1шт
б) Датчик импульсов IN-Z61 Elster — 1шт

* Модуль работает от комплекта батареек (4 алкалиновых батареек типа АА). Приобретается отдельно.

Получение данных с механических газовых счётчиков обеспечивает телеметрический блок МПД-10

Информация передаваемая блоком:

  • номер устройства, идентифицирующий каждое устройство на аппаратном уровне (заводской номер GPRS модема IMEI);
  • содержимое электронного счетного регистра;
  • время передачи показаний (мин/час, число/месяц/год);
  • состояние заряда батареи (%-ном отношении).

Передача данных производится не реже 1-го раза в месяц с точностью +/- 4 часа в интервале времени от 02:00 - 10:00 часов 1-го числа каждого месяца (интервал передачи телеметрических данных от счетчиков может меняться программно).

Телеметрический блок сохраняет информацию о снятых показаниях за последние три месяца.

Температурный режим телеметрического устройства от -20°С ÷ +45°С, влажность 70%.

Особенности конструкции модуля МПД-10 позволяют осуществить быстрый и простой монтаж данного модуля без нарушения целостности механического счётчика.

Питание устройства осуществляется от батарей, которые обеспечивают работу блока в течение всего межповерочного интервала времени работы счетчика, которое составляет 10 лет при нормальных условиях эксплуатации.

Переданные блоком МПД-10 по GPRS-каналу данные обрабатываются на центральном сервере сбора и обработки

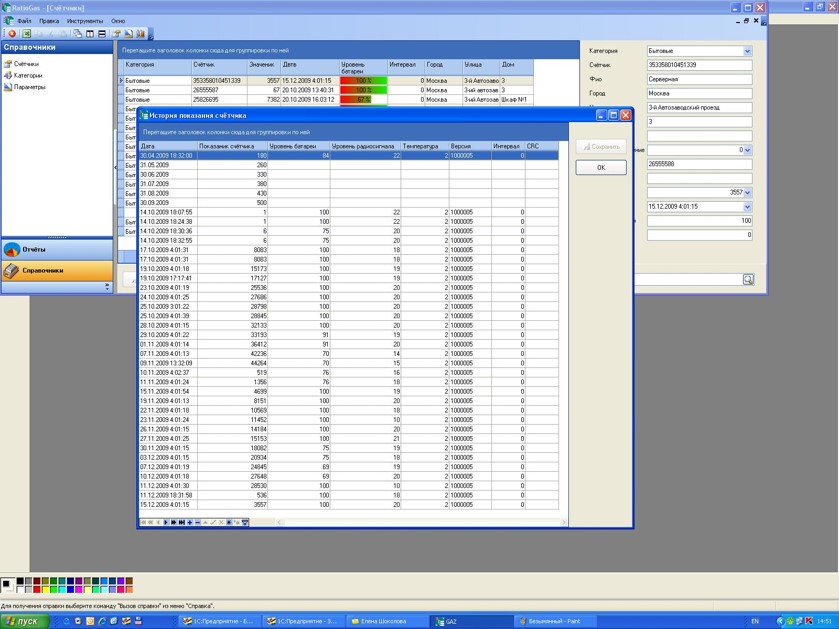

На центральном сервере установлено программное обеспечение «RatioGas» включающее следующие компоненты:

программное обеспечение для МПД-10
  • база данных показаний механических счетчиков;
  • web-Сервер регистрации данных блоков МПД-10;
  • web-Сервер внешнего доступа к базе данных и формирования отчетов;
  • база данных авторизованных пользователей;
  • Подсистема ввода первоначальных данных в Базу данных показаний механических счетчиков и  Базу данных авторизованных пользователей.

База данных показаний механических счетчиков содержит следующие данные:

  • данные владельца (ФИО);
  • адрес установки блока МПД-10 (город, улица, дом, квартира); программное обеспечение для МПД-10
  • начальные показания механического газового счетчика;
  • номер счетчика;
  • номер телеметрического блока МПД-10;
  • показания механического счетчика;
  • время снятия показаний (чч.мм.гг);
  • данные о состояние батареи (% соотношение);
  • временной интервал между отправками данных от счетчиков, в минутах.

База данных авторизованных пользователей содержит следующие данные:

  • имя пользователя;
  • пароль;
  • статус пользователя.
